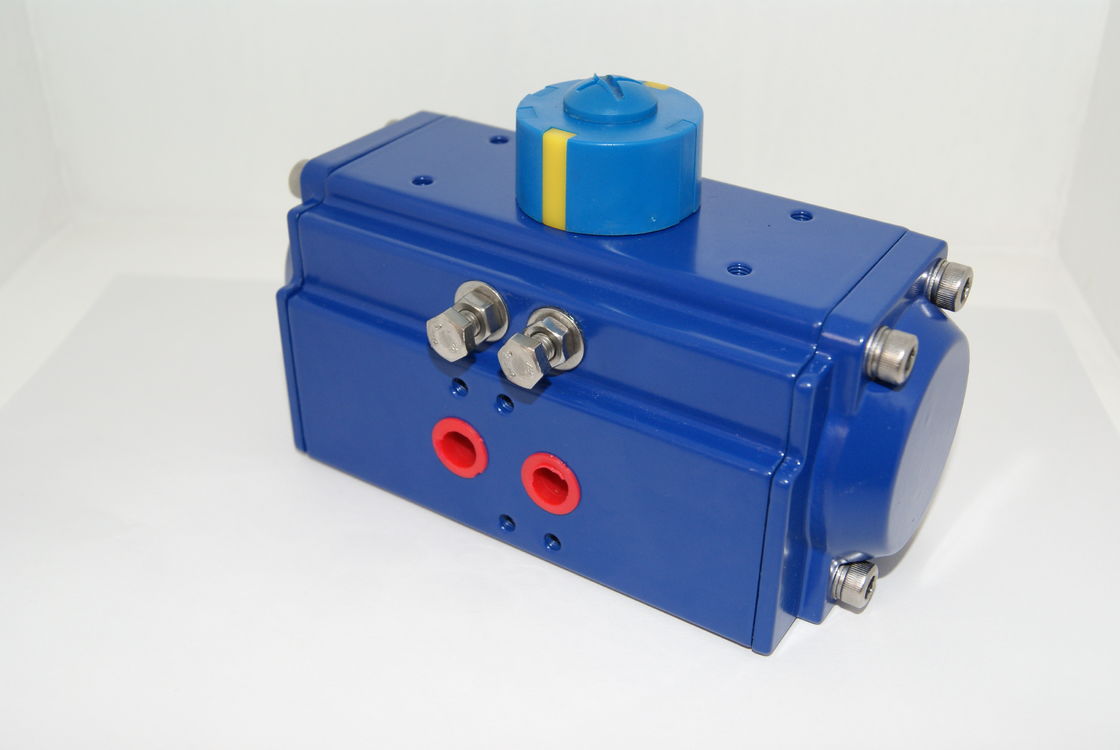

পিটিএফই লেপযুক্ত নিউম্যাটিক র্যাক এবং পিনিয়ন অ্যাকুয়েটর
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Veson/OEM |
| সাক্ষ্যদান: | ISO/CE/SIL3 |
| মডেল নম্বার: | বনাম-083DA |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ই |
|---|---|
| মূল্য: | FOB Shanghai |
| প্যাকেজিং বিবরণ: | কার্টন / পাতলা পাতলা কাঠের কেস |
| ডেলিভারি সময়: | এক সপ্তাহ |
| পরিশোধের শর্ত: | T/T, L/C, পশ্চিম ইউনিয়ন |
| যোগানের ক্ষমতা: | 10000pcs মাস |
|
বিস্তারিত তথ্য |
|||
| উপাদান: | অ্যালুমিনিয়াম খাদ | টাইপ: | বায়ুসংক্রান্ত অ্যাকুয়েটর |
|---|---|---|---|
| ফাংশন: | কোয়ার্টার টার্ন অ্যাকুয়েটর | ভালভ: | বায়ুসংক্রান্ত পিস্টন অ্যাকুয়েটর |
| বৈশিষ্ট্য: | টেকসই উচ্চ জারা প্রতিরোধের | পোর্ট সাইজ: | স্ট্যান্ডার্ড |
| বিশেষভাবে তুলে ধরা: | র্যাক এবং পিনিয়ন ভালভ actuator,বায়ু টর্ক বায়ুসংক্রান্ত actuator |
||
পণ্যের বর্ণনা
পিটিএফই লেপ বায়ুসংক্রান্ত র্যাক এবং পিনিওন অ্যাকুয়েটর 0 ~ 90 ডিগ্রি ঘূর্ণন কোণ
নিউম্যাটিক অ্যাকচুয়েটর
| উপাদান | এক্সট্রুড অ্যালুমিনিয়াম খাদ |
| ঘূর্ণন কোণ | ০-৯০ ডিগ্রি |
| কাঠামো | র্যাক এবং পিনিয়ন ঘূর্ণনশীল actuator |
| কাজের চাপ | ২-৮ বার |
| সারফেস ট্রিটমেন্ট | হার্ড অ্যানোডাইজিং |
| কাজের তাপমাত্রা | স্বাভাবিক তাপমাত্রাঃ -২০ ডিগ্রি সেলসিয়াস (৪ ডিগ্রি ফারেনহাইট) ~ ৮০ ডিগ্রি সেলসিয়াস (১৭৬ ডিগ্রি ফারেনহাইট); উচ্চ তাপমাত্রাঃ -15oC ((+5°F) ~ 150oC (+302°F); নিম্ন তাপমাত্রাঃ -40oC ((-104°F) ~ 80oC (+176°F) । |
| সংযোগ | NAMUR, ISO5211, এবং DIN3337 |
| প্রয়োগ | বল ভালভ, প্রজাপতি ভালভ এবং ঘূর্ণন মেশিন |
| কাপের রঙ | ধূসর, কালো, আকাশ নীল, গাঢ় নীল, লাল, কমলা |
নিউম্যাটিক অ্যাকচুয়েটরের মাত্রা
বায়ুসংক্রান্ত ঘূর্ণমান actuator ব্যাপকভাবে বল ভালভ এবং প্রজাপতি ভালভ ব্যবহৃত হয়।
কম খরচে, কমপ্যাক্ট ডিজাইন, দীর্ঘ জীবন।
বায়ুসংক্রান্ত actuator প্রকারঃ একক অভিনয় (প্রস্রাব ফিরে) বা ডবল অভিনয়।
রঙঃ কমলা, নীল, কালো, গাঢ় ধূসর। আমরা OEM রং এবং ব্র্যান্ড গ্রহণ।
বায়ুসংক্রান্ত actuator কাজের চাপঃ 0.3 ~ 0.8MPa
নীচের সংযোগঃ ISO 5211
সোলিনয়েড ভালভ স্ট্যান্ডার্ডঃ নামুর
বায়ুসংক্রান্ত actuator এর আনুষাঙ্গিকঃ সীমা সুইচ বক্স, solenoid ভালভ, positioner।
ভেসন ডাবল-অ্যাক্টিং বায়ুসংক্রান্ত actuator টর্ক টাল
| আকার | বায়ু সরবরাহের চাপ ((বার/) | |||||
| 3.0 | 4.0 | 5.0 | 6.0 | 7.0 | 8.0 | |
| টর্ক টেবিল (এনএম) | ||||||
| VS-032DA | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
| VS-052DA | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
| VS-063DA | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
| VS-075DA | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
| VS-083DA | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
| VS-092DA | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
| VS-105DA | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
| VS-125DA | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
| VS-140DA | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
| VS-160DA | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
| VS-190DA | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
| VS-210DA | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
| VS-240DA | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
| VS-270DA | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
| VS-300DA | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
NAUMR স্ট্যান্ডার্ড ডাবল অ্যাক্টিং র্যাক এবং পিনিওন নিউম্যাটিক অ্যাক্টিভেশন
√ নিউম্যাটিক অ্যাকচুয়েটরের বিশেষ উল্লেখ
1অভিনয়ের ধরন: ডাবল
2. মাধ্যমঃ পরিষ্কার, শুকনো এবং ক্ষয়কারী সংকুচিত বায়ু ছাড়া
3বায়ু সরবরাহ চাপঃ 0.25 -0.8 এমপিএ
4. কাজের তাপমাত্রাঃ স্ট্যান্ডার্ড টাইপঃ -20°C~+80°C
উচ্চ তাপমাত্রা টাইপঃ-২০°C~+১৮০°C
5ঘোরানো কোণঃ ৯০°±৫°
6. সোলিনয়েড ভালভ ভোল্টেজঃ AC220V বা DC24V, অথবা গ্রাহকের অনুরোধ অনুযায়ী।
এটি সিরিজের ডাবল অ্যাক্টিং নিউম্যাটিক অ্যাকচুয়েটরের নকশা ও নির্মাণ
1. সর্বশেষ স্পেসিফিকেশনঃ ISO5211DIN3337VD/VDE3845 এবং NAMUR এর সাথে সম্পূর্ণ সম্মতি।
2উচ্চ তীব্রতার অ্যালুমিনিয়াম শরীরের দীর্ঘ জীবন, কম ঘর্ষণ সহগ এবং দ্রুত পারফরম্যান্সের জন্য হোন অ্যানোড অক্সিজেনেশন দিয়ে লেপযুক্ত একটি হোল্ড অভ্যন্তরীণ পৃষ্ঠ রয়েছে।
3চমৎকার, কমপ্যাক্ট এবং আধুনিকায়িত নির্মাণের সাথে মাল্টি-স্পেসিফিকেশনগুলি নির্বাচনকে অর্থনৈতিক এবং উপকারী উভয়ই করে তোলে।
4সমস্ত অভিনয় পৃষ্ঠ উচ্চ মানের bearings গ্রহণ, কম ঘর্ষণ, উচ্চ চক্র জীবন, এবং কোন শব্দ ফলে।দুটি স্বাধীন বাহ্যিক ভ্রমণ স্টপ সমন্বয় bolts সহজেই এবং সঠিকভাবে খোলা এবং বন্ধ উভয় দিক ± 5 ° এ সামঞ্জস্য করতে পারেন.
5একই রূপরেখা actuator ডাবল অভিনয় এবং স্প্রিং রিটার্ন কার্যকরী মোড আছে, এবং স্প্রিং রিটার্ন স্বাভাবিক-খোলা এবং স্বাভাবিক-বন্ধ শৈলী আছে।
6. NUMER সহ মাল্টি-ফাংশন অবস্থান সূচক আনুষাঙ্গিক মাউন্ট করার জন্য সুবিধাজনক।
7. প্রাক সংকুচিত লোড স্প্রিং নিরাপদ মাউন্ট এবং tearingdown পদ্ধতি জন্য সুবিধাজনক।
8ডাই-কাস্টিং অ্যালুমিনিয়াম পিস্টন এবং শেষ ক্যাপ উচ্চ তীব্রতা এবং হালকা।
9উচ্চ ও নিম্ন তাপমাত্রার জন্য বিভিন্ন O-ring উপাদান পাওয়া যায়।
10বিভিন্ন চাহিদা অনুযায়ী আমরা মাল্টি-ভ্রমণ ঘূর্ণন (যেমন 120°135°180°) এবং তিনটি অবস্থান actuators অফার করতে পারেন।
11. সোলিনয়েড ভালভগুলি কোনও সংযোগ বোর্ড ছাড়াই সহজেই মাউন্ট করা যায়।
