বিস্তারিত তথ্য |
|||
| Connection Form: | Lug Support | Structure: | Centre Sealing |
|---|---|---|---|
| Seal Form: | EPDM | Valve Stem: | Normal |
| Work Pressure: | Mid-Pressure (2.5mpa< Pn <6.4mpa) | Working Temperature: | Normal Temperature (-40°C |
| Seal Surface Material: | Soft Sealed | Valve Body: | Casting |
| Valve Size: | 2 inch-24 inch | Pressure Range: | ANSI Class 125~150(PN10-PN16) |
| Temperature Range: | 320°F to 1000°F / -196ºC~ 540ºC | Body Materials: | Carbon Steel, Stainless Steel, Alloy Steel, Duplex Steel |
| Disc Materials: | Carbon Steel, Stainless Steel, Alloy Steel, Duplex Steel, Al-Bronze | Seat Materials: | EPDM, NBR, VITON |
| End Connection: | Wafer, Lug, Double Flange | ||
| বিশেষভাবে তুলে ধরা: | বায়ুসংক্রান্ত ওয়েফার প্রজাপতি ভালভ ইপিডিএম সিল,মাঝারি চাপের বায়ুসংক্রান্ত প্রজাপতি ভালভ,ইপিডিএম সিল সহ লগ প্রজাপতি ভালভ |
||
পণ্যের বর্ণনা

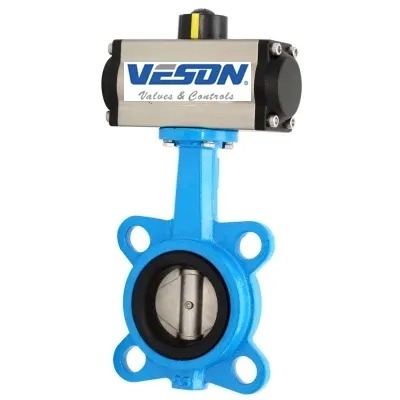

এয়ার অপারেটেড নিউম্যাটিক ওয়েফার টাইপ উচ্চ পারফরম্যান্স বাটারফ্লাই ভালভ
পণ্যের বৈশিষ্ট্য
| বৈশিষ্ট্য | মান |
|---|---|
| সংযোগের ধরন | ল্যাগ সাপোর্ট |
| গঠন | সেন্টার সিলিং |
| সিল ফর্ম | ইপিডিএম |
| ভালভ স্টেম | সাধারণ |
| কাজের চাপ | মধ্য-চাপ (2.5mpa< Pn <6.4mpa) |
| কাজের তাপমাত্রা | সাধারণ তাপমাত্রা (-40°C |
| সিল পৃষ্ঠের উপাদান | নরম সিল করা |
| ভালভ বডি | ঢালাই |
| ব্যবহার | শিল্প ব্যবহার, জল শিল্প ব্যবহার |
| পরিবহন প্যাকেজ | পlywood কেস |
| স্পেসিফিকেশন | 2 ইঞ্চি-24 ইঞ্চি |
| ট্রেডমার্ক | VESON বা গ্রাহকের |
| উৎপত্তিস্থল | চীন |
| এইচএস কোড | 84123900 |
| উৎপাদন ক্ষমতা | 50000PC / Y |
পণ্যের বর্ণনা
নিউম্যাটিক অপারেটেড ওয়েফার লাগ উচ্চ পারফরম্যান্স বাটারফ্লাই ভালভরাসায়নিক, হাইড্রোকার্বন প্রক্রিয়াকরণ, পাল্প ও কাগজ, জল/বর্জ্য জল এবং HVAC শিল্পে গুরুত্বপূর্ণ অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে। এগুলি ব্যতিক্রমীভাবে দীর্ঘ এবং সমস্যা-মুক্ত পরিষেবা জীবন প্রদান করে, যা মালিকানার মোট খরচ কমায়।
এই ভালভগুলি কঠোরভাবে শিল্প কর্মক্ষমতা প্রয়োজনীয়তা পূরণের জন্য পরীক্ষা করা হয়। উচ্চ পারফরম্যান্স বাটারফ্লাই ভালভ তরল এবং গ্যাসের শাটঅফ এবং থ্রোটলিং নিয়ন্ত্রণের জন্য ডিজাইন করা হয়েছে। ডাইনামিক PTFE সিট উভয় দিকে বুদবুদ-টাইট শাটঅফ প্রদান করে। একক অফসেট ডিস্ক ডিজাইন কম টর্ক এবং দীর্ঘ চক্র জীবন প্রদান করে। NACE ট্রিম উপলব্ধ।
পণ্যের পরিসর
- ভালভের আকার: 2" ~ 60" (DN50-DN1500)
- চাপ: ANSI ক্লাস 125~150(PN10-PN16)
- তাপমাত্রা: 320°F থেকে 1000°F / -196ºC~ 540ºC
- বডি উপকরণ: কার্বন স্টিল, স্টেইনলেস স্টিল, অ্যালোয় স্টিল, ডুপ্লেক্স স্টিল
- ডিস্ক উপকরণ: কার্বন স্টিল, স্টেইনলেস স্টিল, অ্যালোয় স্টিল, ডুপ্লেক্স স্টিল, আল-ব্রোঞ্জ
- সিট: ইপিডিএম, এনবিআর, ভিটোন
- শেষ সংযোগ: ওয়েফার, লাগ, ডাবল ফ্ল্যাঞ্জ
প্রযুক্তিগত বৈশিষ্ট্য
- ডিজাইন: API 609, BS 5155, EN593, DIN 3354
- ফেস টু ফেস: ASME B16.34
- শেষ ফ্ল্যাঞ্জ: ASME B16.5
- BW শেষ: ASME B16.25
- স্ক্রুযুক্ত শেষ: ASME B1.20.1
- পরীক্ষা: ASME B16.34, API 598, DIN 3230
- চিহ্নিতকরণ: MSS SP25
- বিশেষ: NACE MR-01-75
ডিজাইন বৈশিষ্ট্য
- ল্যাগ, ওয়েফার বা ফ্ল্যাঞ্জ শেষ
- এককেন্দ্রিক নকশা
- দ্বি-দিক পরিষেবা
- শূন্য লিক
- কম টর্ক
- স্ব-পরিষ্কার
- ব্লোআউট-প্রুফ স্টেম
- ISO 5211 শীর্ষ ফ্ল্যাঞ্জ
- ঐচ্ছিক বর্ধিত স্টেম ডিজাইন
