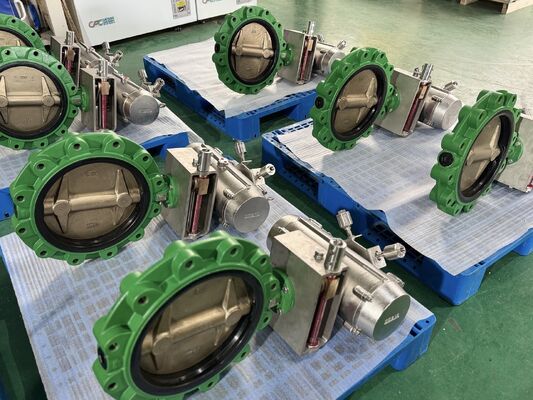

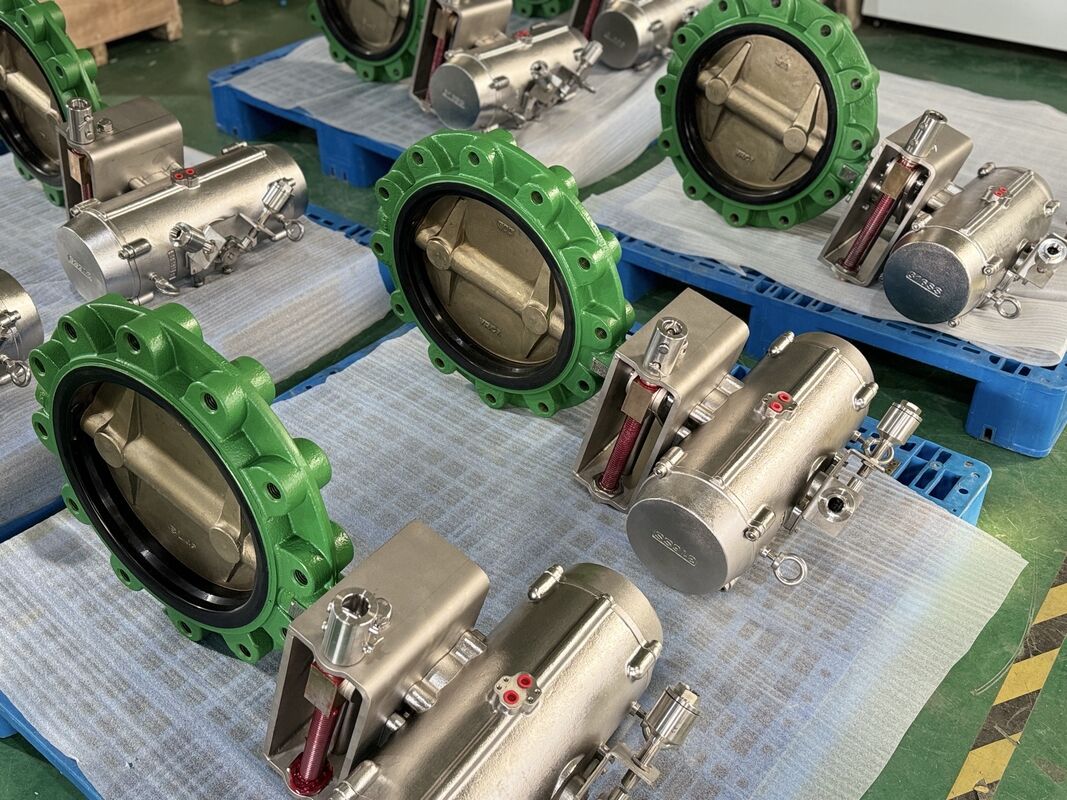

মেরিন-গ্রেড নিউম্যাটিক অ্যাকচুয়েটেড বাটারফ্লাই ভালভ প্যাকেজ এবিএস সার্টিফিকেট অ্যান্টি-করোশন কোটিং সহ প্রত্যয়িত

পণ্যের বর্ণনা
12 "লগ স্টাইল বাটারফ্লাই ভালভ (ডিএন 300, এএনএসআই ক্লাস 150) একটি শিল্প-গ্রেডের প্রবাহ নিয়ন্ত্রণ সমাধান যা বিশেষত কঠোর সামুদ্রিক, অফশোর এবং সমুদ্রের জল পরিবেশের জন্য ডিজাইন করা হয়েছে।একটি নমনীয় লোহা JS1030 শরীরের সঙ্গে নির্মিত, একটি নিকেল অ্যালুমিনিয়াম ব্রোঞ্জ (এবি 2) ডিস্ক, এবং একটি টেকসই এনবিআর আসন, এই ভালভ সমুদ্রের জলের জারা, cavitation, এবং যান্ত্রিক পরিধানের জন্য ব্যতিক্রমী প্রতিরোধের প্রস্তাব।
একটি ISO 5211 শীর্ষ কাজ, একটি মধ্যবর্তী হ্যান্ড হুইল অপারেটিং প্রক্রিয়া, একটি VSM ভালভ রিমোট ট্রান্সমিশন ডিভাইস, এবং একটি 316SS ব্র্যাকেট সঙ্গে সজ্জিত, রৈখিক থেকে ঘূর্ণনীয় proximity সুইচ জন্য,এটি অ্যাক্সেসযোগ্য অঞ্চলে স্থানীয় ম্যানুয়াল অপারেশন এবং রিমোট কন্ট্রোলের মধ্যে বিরামবিহীন সুইচিং সরবরাহ করে. সম্পূর্ণরূপে পরীক্ষিত এবং এবিএস (আমেরিকান ব্যুরো অফ শিপিং) টাইপ অনুমোদনের সাথে প্রত্যয়িত।
টেকনিক্যাল স্পেসিফিকেশন
বৈশিষ্ট্য / পরামিতি
বিশদ / উপাদান মান
নামমাত্র ব্যাসার্ধ
12 ইঞ্চি / DN300
শরীরের স্টাইল
লগ টাইপ (আইএসও ৫২১১ মাউন্ট সহ খালি স্টেম)
চাপের রেটিং
ANSI ক্লাস 150 / 150LB (PN16/PN20 সমতুল্য)
শরীরের উপাদান
নমনীয় লোহা JS1030 (EN-GJS-400-15 / GGG40)
ডিস্ক উপাদান
AB2 অ্যালুমিনিয়াম ব্রোঞ্জ (CuAl10Fe5Ni5 মেরিন গ্রেড)
সিট / লিনার
এনবিআর (নাইট্রিল কাঁচা - বুদ্বুদ-নিরাপদ বন্ধ)
রিমোট ট্রান্সমিশন
VSM ভ্যালভ রিমোট কন্ট্রোল সিস্টেম / নমনীয় শ্যাফ্ট ডিভাইস
ম্যানুয়াল ওভাররাইড
গিয়ারবক্স হ্যান্ডহুইল মেকানিজম (অ্যাকচুয়েটর এবং ভালভের মধ্যে)
সুইচ আনুষাঙ্গিক
316 স্টেইনলেস স্টীল ব্র্যাকেট (রোটারি রূপান্তর লাইন)
ফিডব্যাক সিগন্যাল
প্যাসিভ ড্রাই কন্টাক্ট প্রক্সিমিটি সুইচ
মেরিন সার্টিফিকেশন
এবিএস পরিদর্শন ও কারখানার গ্রহণযোগ্যতা পরীক্ষা (এফএটি)
কেন এই মেরিন লগ বাটারফ্লাই ভালভ সমাবেশ বেছে নিন?
1. সমুদ্রের জলের ক্ষয় প্রতিরোধের উচ্চতর
একটি JS1030 নমনীয় লোহার হাউজিং এবং একটি AB2 নিকেল-অ্যালুমিনিয়াম ব্রোঞ্জ ডিস্কের সমন্বয় এই 12 ইঞ্চি প্রজাপতি ভালভকে সমুদ্রের জল গ্রহণ, ব্যালস্ট সিস্টেম এবং সামুদ্রিক শীতল লাইনের জন্য আদর্শ করে তোলে।স্থিতিস্থাপক এনবিআর আসন শূন্য ফুটো দ্বি-দিকনির্দেশক সিলিং সরবরাহ করে.
2অ্যাক্সেসযোগ্য এলাকার জন্য ভিএসএম রিমোট অপারেশন
গভীর কক্ষ, সংকীর্ণ পাইপ ট্রেঞ্চ বা বিপজ্জনক এলাকায় ইনস্টল করা হলে,ইন্টিগ্রেটেড ভিএসএম রিমোট ট্রান্সমিশন ডিভাইসটি অপারেটরদের একটি নমনীয় প্রবেশাধিকার রড / ক্যাবল সিস্টেমের মাধ্যমে দূর থেকে নিরাপদভাবে ভালভ নিয়ন্ত্রণ করতে দেয়.
3. ইন্টিগ্রেটেড হ্যান্ডহুইল ম্যানুয়াল ওভাররাইড
স্ট্যান্ডার্ড আইএসও ৫২১১ টপ ওয়ার্কস সহ,ইন্টারমিডিয়েট হ্যান্ডহুইল অপারেটিং মেকানিজম প্রধান actuator সংযোগ বিচ্ছিন্ন ছাড়া শক্তি ক্ষতি বা রুটিন রক্ষণাবেক্ষণ সময় মসৃণ ম্যানুয়াল ওভাররাইড ক্ষমতা নিশ্চিত করে.
4. সুনির্দিষ্ট সিগন্যাল ফিডব্যাক সিস্টেম
একটি কাস্টম 316SS ভ্রমণ রূপান্তরকারী ক্রেট দিয়ে সজ্জিত, ভালভ সঠিকভাবে রোটারি সুইচ সক্রিয়করণ মধ্যে রৈখিক ভ্রমণ সংকেত অনুবাদ,আপনার জাহাজের পিএলসি বা এসসিএডি সিস্টেমে সরাসরি প্যাসিভ শুকনো যোগাযোগের স্থিতি প্রতিক্রিয়া পাঠানো.
5. এবিএস সার্টিফাইড কোয়ালিটি অ্যাসিসুরেন্স
প্রতিটি ইউনিট কঠোর হাইড্রোস্ট্যাটিক শেল, আসন ফুটো, এবং কার্যকরী পরীক্ষার সাক্ষী এবং ABS (আমেরিকান ব্যুরো অফ শিপিং) মান অনুযায়ী প্রত্যয়িত হয়।
শিল্প অ্যাপ্লিকেশন
জাহাজ নির্মাণ ও মেরিন ইঞ্জিনিয়ারিংঃ বালাস্ট ওয়াটার ট্রিটমেন্ট সিস্টেম (বিডব্লিউটিএস), বিলজ স্ট্রিপিং, সমুদ্রের জল সঞ্চালন, ফায়ারমেইন লাইন।
অফশোর প্ল্যাটফর্ম এবং এফপিএসওঃ বিপজ্জনক অঞ্চল তরল নিয়ন্ত্রণ, গভীর কম্পার্টমেন্ট রিমোট ভালভ অপারেশন।
জল নিষ্কাশন ও জল অবকাঠামো: উচ্চ লবণীয়তা বিশিষ্ট কাঁচামালের পাম্পিং স্টেশন এবং শিল্প বর্জ্য জলের চিকিত্সা।

12 "লগ স্টাইল বাটারফ্লাই ভালভ প্রযুক্তিগত বিবরণ
স্পেসিফিকেশন বিভাগ
প্যারামিটার
স্ট্যান্ডার্ড / উপাদান / বর্ণনা
মৌলিক তথ্য
ভ্যালভের ধরন
খালি স্টেম লগ স্টাইল বাটারফ্লাই ভালভ
নামমাত্র আকার
12 ইঞ্চি / DN300
চাপের রেটিং
ANSI ক্লাস 150 / 150LB
শীর্ষ ফ্ল্যাঞ্জ মাউন্ট
আইএসও ৫২১১ স্ট্যান্ডার্ড টপ ওয়ার্কস
মেরিন অনুমোদন
ABS (আমেরিকান ব্যুরো অফ শিপিং) সার্টিফাইড
উপাদান স্পেসিফিকেশন
শরীরের উপাদান
নমনীয় লোহা JS1030 (EN-GJS-400-15 / GGG40)
ডিস্ক উপাদান
নিকেল অ্যালুমিনিয়াম ব্রোঞ্জ AB2 (CuAl10Fe5Ni5)
সিট / লিনার
এনবিআর (নাইট্রিল কাঁচা - দ্বি-দিকনির্দেশক শূন্য ফুটো)
ব্র্যাকেটের উপাদান
৩১৬ স্টেইনলেস স্টীল (৩১৬এসএস)
অপারেটিং ও কন্ট্রোল সিস্টেম
ম্যানুয়াল ওভাররাইড
হ্যান্ডহুইল অপারেটিং মেকানিজম (অ্যাকচুয়েটর এবং ভালভের মধ্যে মাউন্ট করা)
দূরবর্তী অপারেশন
VSM ভ্যালভ রিমোট ট্রান্সমিশন ডিভাইস (ফ্লেক্সিবল ড্রাইভ সিস্টেম)
অবস্থান ফিডব্যাক
প্যাসিভ ড্রাই কন্টাক্ট প্রক্সিমিটি সুইচ
সুইচ অ্যাডাপ্টার
লিনিয়ার থেকে রোটারি ট্র্যাভেল কনভার্শনের জন্য ভারী দায়িত্ব 316SS ব্র্যাকেট
অ্যাপ্লিকেশন ও পারফরম্যান্স
প্রযোজ্য মিডিয়া
সমুদ্রের পানি, বালাস্টের পানি, মিষ্টি পানি, হালকা রাসায়নিক পদার্থ
অপারেটিং শর্তাবলী
সীমিত, অ্যাক্সেসযোগ্য বা বিপজ্জনক সামুদ্রিক স্থানে দূরবর্তী অপারেশন
