বিস্তারিত তথ্য |
|||
| Connection Form: | Lug Support | Structure: | Centre Sealing |
|---|---|---|---|
| Seal Form: | EPDM | Valve Stem: | Normal |
| Work Pressure: | Mid-Pressure (2.5mpa< Pn <6.4mpa) | Working Temperature: | Normal Temperature (-40°C |
| Seal Surface Material: | Soft Sealed | Valve Body: | Casting |
| Valve Size: | 2 inch-24 inch | Pressure Range: | ANSI Class 125~150(PN10-PN16) |
| Temperature Range: | 320°F to 1000°F / -196ºC~ 540ºC | Body Materials: | Carbon Steel, Stainless Steel, Alloy Steel, Duplex Steel |
| Disc Materials: | Carbon Steel, Stainless Steel, Alloy Steel, Duplex Steel, Al-Bronze | Seat Materials: | EPDM, NBR, VITON |
| End Connection: | Wafer, Lug, Double Flange | ||
| বিশেষভাবে তুলে ধরা: | বায়ুসংক্রান্ত প্রজাপতি ভালভ ইপিডিএম সিল,মাঝারি চাপের প্রজাপতি ভালভ বায়ু,গ্যারান্টি সঙ্গে Lug প্রজাপতি ভালভ |
||
পণ্যের বর্ণনা

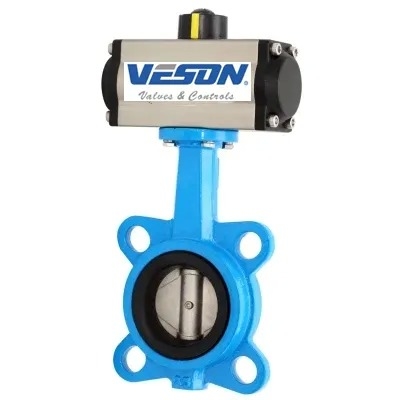

বায়ুসংক্রান্ত চালিত লগ হাই পারফরম্যান্স বাটারফ্লাই ভালভ
প্রোডাক্ট স্পেসিফিকেশন
| বৈশিষ্ট্য | মূল্য |
|---|---|
| সংযোগ ফর্ম | লগ সাপোর্ট |
| কাঠামো | সেন্টার সিলিং |
| সীল ফর্ম | ইপিডিএম |
| ভ্যালভ স্টেম | স্বাভাবিক |
| কাজের চাপ | মাঝারি চাপ (২.৫ এমপিএ < পিএন < ৬.৪ এমপিএ) |
| কাজের তাপমাত্রা | স্বাভাবিক তাপমাত্রা (-40°C) |
| সীল পৃষ্ঠের উপাদান | নরম সিল করা |
| ভ্যালভের দেহ | কাস্টিং |
| প্রয়োগ | শিল্প ব্যবহার, জল শিল্প ব্যবহার |
| পরিবহন প্যাকেজ | প্লাইউড কেস |
| স্পেসিফিকেশন | ২-২৪ ইঞ্চি |
| ট্রেডমার্ক | VESON বা গ্রাহকের |
| উৎপত্তি | চীন |
| এইচএস কোড | 84123900 |
| উৎপাদন ক্ষমতা | ৫০০০০ পিসি / ই |
পণ্যের বর্ণনা
উচ্চ পারফরম্যান্সের বাটারফ্লাই ভালভরাসায়নিক প্রক্রিয়াকরণ, হাইড্রোকার্বন শিল্প, সেল্প ও কাগজ উৎপাদন, জল/অশুচি জলের চিকিত্সা এবং এইচভিএসি সিস্টেমের ক্ষেত্রে সমালোচনামূলক অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে।এই ভালভ ব্যতিক্রমী দীর্ঘায়ু এবং নির্ভরযোগ্য কর্মক্ষমতা প্রদান, মোট মালিকানার খরচ উল্লেখযোগ্যভাবে হ্রাস।
মূল বৈশিষ্ট্য
- কঠোরভাবে পরীক্ষিত এবং শিল্পের প্রয়োজনীয় কর্মক্ষমতা প্রয়োজনীয়তা পূরণ
- তরল ও গ্যাসের উভয় শাট-অফ এবং থ্রোটলিং নিয়ন্ত্রণের জন্য ডিজাইন করা
- ডায়নামিক পিটিএফই আসন উভয় দিকের মধ্যে বুদবুদ-ঠিকা shutoff প্রদান করে
- একক অফসেট ডিস্ক ডিজাইন কম টর্ক এবং বর্ধিত চক্র জীবন নিশ্চিত করে
- বিশেষায়িত অ্যাপ্লিকেশনের জন্য উপলব্ধ NACE ট্রিম
পণ্যের পরিসীমা
- ভালভের আকারঃ ২" ~ ৬০" (DN50-DN1500)
- চাপঃ ANSI ক্লাস 125 ~ 150 (PN10-PN16)
- তাপমাত্রা পরিসীমাঃ -196°C থেকে 540°C (-320°F থেকে 1000°F)
- শরীরের উপকরণঃ কার্বন স্টিল, স্টেইনলেস স্টিল, খাদ স্টিল, ডুপ্লেক্স স্টিল
- ডিস্কের উপাদানঃ কার্বন স্টিল, স্টেইনলেস স্টিল, অ্যালোয় স্টিল, ডুপ্লেক্স স্টিল, আল ব্রোঞ্জ
- সিট বিকল্পঃ EPDM, NBR, VITON
- শেষ সংযোগের ধরনঃ ওয়েফার, লগ, ডাবল ফ্ল্যাঞ্জ
টেকনিক্যাল স্পেসিফিকেশন
- ডিজাইন মানঃ API 609, BS 5155, EN593, DIN 3354
- মুখোমুখিঃ ASME B1634
- এন্ড ফ্ল্যাঞ্জঃ ASME B165
- বি ডব্লিউ এন্ডঃ এএসএমই বি১৬।25
- স্ক্রুড এন্ডঃ এএসএমই বি১।20.1
- পরীক্ষার মানঃ ASME B16.34, এপিআই ৫৯৮, ডিআইএন ৩২৩০
- চিহ্নিতকরণঃ MSS SP25
- বিশেষঃ NACE MR-01-75
ডিজাইনের বৈশিষ্ট্য
- লগ, ওয়েফার বা ফ্ল্যাঞ্জ শেষ কনফিগারেশনে উপলব্ধ
- সর্বোত্তম পারফরম্যান্সের জন্য কনসেন্ট্রিক ডিজাইন
- দুই দিকের পরিষেবা সক্ষমতা
- শূন্য ফুটো অপারেশন
- কম টর্ক প্রয়োজনীয়তা
- স্ব-পরিষ্কারক যন্ত্র
- ব্লো-প্রুফ স্টেম ডিজাইন
- আইএসও ৫২১১ শীর্ষ ফ্ল্যাঞ্জ
- অপশনাল প্রসারিত স্টেম ডিজাইন উপলব্ধ
