বিস্তারিত তথ্য |
|||
| Connection Form: | Lug Support | Structure: | Centre Sealing |
|---|---|---|---|
| Seal Form: | EPDM | Work Pressure: | Mid-Pressure (2.5mpa< Pn <6.4mpa) |
| Working Temperature: | Normal Temperature (-40°C| Seal Surface Material: |
Soft Sealed |
|
| Valve Body: | Casting | Valve Size: | 2 inch-24 inch |
| Pressure Range: | ANSI Class 125~150(PN10-PN16) | Temperature Range: | 320°F to 1000°F / -196ºC~ 540ºC |
| Body Materials: | Carbon Steel, Stainless Steel, Alloy Steel, Duplex Steel | Disc Materials: | Carbon Steel, Stainless Steel, Alloy Steel, Duplex Steel, Al-Bronze |
| Seat Materials: | EPDM, NBR, VITON | End Connection: | Wafer, Lug, Double Flange |
| Design Standards: | API 609, BS 5155, EN593, DIN 3354 | ||
| বিশেষভাবে তুলে ধরা: | ইপিডিএম সিল সহ বায়ুসংক্রান্ত প্রজাপতি ভালভ,2-24 ইঞ্চি বায়ুসংক্রান্ত লগ প্রজাপতি ভালভ,ইপিডিএম সিল বায়ুসংক্রান্ত প্রজাপতি ভালভ |
||
পণ্যের বর্ণনা

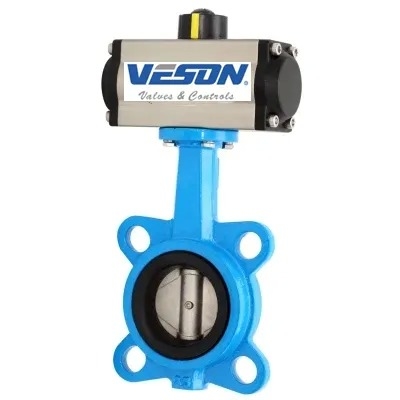

নিউম্যাটিক অ্যাকচুয়েটর সহ এইচপি বটারফ্লাই ভালভ
প্রোডাক্ট স্পেসিফিকেশন
| বৈশিষ্ট্য | মূল্য |
|---|---|
| সংযোগ ফর্ম | লগ সাপোর্ট |
| কাঠামো | সেন্টার সিলিং |
| সীল ফর্ম | ইপিডিএম |
| ভ্যালভ স্টেম | স্বাভাবিক |
| কাজের চাপ | মাঝারি চাপ (২.৫ এমপিএ < পিএন < ৬.৪ এমপিএ) |
| কাজের তাপমাত্রা | স্বাভাবিক তাপমাত্রা (-40°C) |
| সীল পৃষ্ঠের উপাদান | নরম সিল করা |
| ভ্যালভের দেহ | কাস্টিং |
| প্রয়োগ | শিল্প ব্যবহার, জল শিল্প ব্যবহার |
| পরিবহন প্যাকেজ | প্লাইউড কেস |
| স্পেসিফিকেশন | ২-২৪ ইঞ্চি |
| ট্রেডমার্ক | VESON বা গ্রাহকের |
| উৎপত্তি | চীন |
| এইচএস কোড | 84123900 |
| উৎপাদন ক্ষমতা | ৫০০০০ পিসি / ই |
পণ্যের বর্ণনা
বায়ুসংক্রান্ত অপারেটেড ওয়েফার লগ হাই পারফরম্যান্স বাটারফ্লাই ভালভরাসায়নিক, হাইড্রোকার্বন প্রক্রিয়াকরণ, সেল্প এবং কাগজ, জল / বর্জ্য জল এবং HVAC শিল্পে সমালোচনামূলক অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে। তারা ব্যতিক্রমী দীর্ঘ এবং সমস্যা মুক্ত পরিষেবা জীবন সরবরাহ করে,মালিকানার মোট খরচ কমানো.
AEA BHP ভালভউচ্চ পারফরম্যান্স বাটারফ্লাই ভালভগুলি তরল এবং গ্যাসের শাট-অফ এবং থ্রোটলিং নিয়ন্ত্রণের জন্য ডিজাইন করা হয়েছে।গতিশীল পিটিএফই আসন উভয় দিকের মধ্যে বুদবুদ-ঠিকা shutoff প্রদান করে. একক অফসেট ডিস্ক ডিজাইন কম টর্ক এবং দীর্ঘতর চক্র জীবন প্রদান করে। NACE ট্রিম উপলব্ধ।
পণ্যের পরিসীমা
- ভালভের আকারঃ২" থেকে ৬০" (DN50-DN1500)
- চাপ:এএনএসআই ক্লাস ১২৫-১৫০ ((PN10-PN16)
- তাপমাত্রাঃ320°F থেকে 1000°F / -196oC~ 540oC
- শরীরের উপাদান:কার্বন স্টিল, স্টেইনলেস স্টিল, অ্যালগরি স্টিল, ডুপ্লেক্স স্টিল
- ডিস্কের উপাদান:কার্বন ইস্পাত, স্টেইনলেস ইস্পাত, খাদ ইস্পাত, ডুপ্লেক্স ইস্পাত, আল-ব্রোঞ্জ
- সিট:EPDM, NBR, VITON
- শেষ সংযোগঃওয়েফার, লগ, ডাবল ফ্ল্যাঞ্জ
টেকনিক্যাল স্পেসিফিকেশন
- ডিজাইনঃএপিআই ৬০৯, বিএস ৫১৫৫, এএন ৫৯৩, ডিআইএন ৩৩৫৪
- মুখোমুখি:এএসএমই বি১৬।34
- এন্ড ফ্ল্যাঞ্জ:এএসএমই বি১৬।5
- বি ডব্লিউ শেষঃএএসএমই বি১৬।25
- স্ক্রুড এন্ড:এএসএমই বি১।20.1
- পরীক্ষাঃএএসএমই বি১৬।34, এপিআই ৫৯৮, ডিআইএন ৩২৩০
- চিহ্নিতকরণঃএমএসএস এসপি ২৫
- বিশেষঃNACE MR-01-75
ডিজাইনের বৈশিষ্ট্য
- লগ, ওয়েফার বা ফ্ল্যাঞ্জের শেষ
- কেন্দ্রীভূত নকশা
- দুই দিকের পরিষেবা
- শূন্য ফুটো
- কম টর্ক
- স্ব-পরিচ্ছন্নতা
- বোল্ট-প্রুফ স্টেম
- আইএসও ৫২১১ শীর্ষ ফ্ল্যাঞ্জ
- অপশনাল এক্সটেন্ডেড স্টেম ডিজাইন
