বিস্তারিত তথ্য |
|||
| Connection Form: | Lug Support | Structure: | Centre Sealing |
|---|---|---|---|
| Seal Form: | EPDM | Valve Stem: | Normal |
| Work Pressure: | Mid-Pressure (2.5mpa< Pn <6.4mpa) | Working Temperature: | Normal Temperature (-40°C |
| Seal Surface Material: | Soft Sealed | Valve Body: | Casting |
| Valve Size: | 2 inch-24 inch | Pressure Rating: | ANSI Class 125~150(PN10-PN16) |
| Temperature Range: | 320°F to 1000°F / -196ºC~ 540ºC | Body Materials: | Carbon Steel, Stainless Steel, Alloy Steel, Duplex Steel |
| Disc Materials: | Carbon Steel, Stainless Steel, Alloy Steel, Duplex Steel, Al-Bronze | Seat Materials: | EPDM, NBR, VITON |
| End Connection: | Wafer, Lug, Double Flange | ||
| বিশেষভাবে তুলে ধরা: | বায়ুসংক্রান্ত প্রজাপতি ভালভ ইপিডিএম সিল,লগ প্রজাপতি ভালভ 2-24 ইঞ্চি,গ্যারান্টি সহ নিউম্যাটিক লগ ভালভ |
||
পণ্যের বর্ণনা

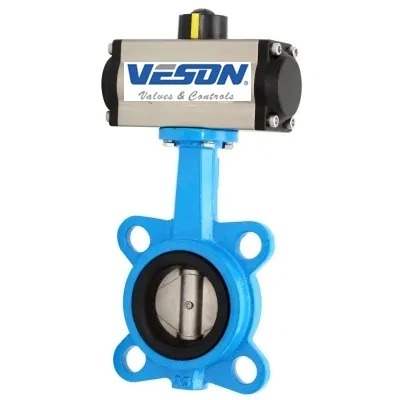

এয়ার অ্যাকচুয়েটেড উচ্চ কর্মক্ষমতা বাটারফ্লাই ভালভ
পণ্যের বিশেষ উল্লেখ
| বৈশিষ্ট্য | মান |
|---|---|
| সংযোগের ধরন | ল্যাগ সাপোর্ট |
| গঠন | কেন্দ্রীয় সিলিং |
| সিলের ধরন | ইপিডিএম |
| ভালভ স্টেম | সাধারণ |
| কাজের চাপ | মধ্য-চাপ (2.5mpa< Pn <6.4mpa) |
| কাজের তাপমাত্রা | সাধারণ তাপমাত্রা (-40°C |
| সিল পৃষ্ঠের উপাদান | নরম সিল করা |
| ভালভ বডি | ঢালাই |
| ব্যবহার | শিল্প ব্যবহার, জল শিল্প ব্যবহার |
| পরিবহন প্যাকেজ | পlywood কেস |
| স্পেসিফিকেশন | 2 ইঞ্চি-24 ইঞ্চি |
| ট্রেডমার্ক | ভেসন বা গ্রাহকের |
| উৎপত্তিস্থল | চীন |
| এইচএস কোড | 84123900 |
| উৎপাদন ক্ষমতা | 50000PC / Y |
পণ্যের বর্ণনা

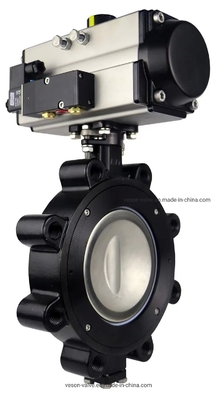

নিউমেটিক অপারেটেড ওয়েফার লাগ উচ্চ কর্মক্ষমতা বাটারফ্লাই ভালভরাসায়নিক, হাইড্রোকার্বন প্রক্রিয়াকরণ, সজ্জা ও কাগজ, জল/বর্জ্য জল এবং HVAC শিল্পে গুরুত্বপূর্ণ অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে। এগুলি ব্যতিক্রমীভাবে দীর্ঘ এবং ঝামেলামুক্ত পরিষেবা জীবন প্রদান করে, যা মালিকানার মোট খরচ কমায়।এইএ BHP ভালভচাহিদা সম্পন্ন শিল্প কর্মক্ষমতা প্রয়োজনীয়তা পূরণের জন্য কঠোরভাবে পরীক্ষা করা হয়।
উচ্চ কর্মক্ষমতা বাটারফ্লাই ভালভ তরল এবং গ্যাসের শাটঅফ এবং থ্রোটলিং নিয়ন্ত্রণের জন্য ডিজাইন করা হয়েছে। ডাইনামিক PTFE সিট উভয় দিকে বুদবুদ-টাইট শাটঅফ প্রদান করে। একক অফসেট ডিস্ক ডিজাইন কম টর্ক এবং দীর্ঘ চক্র জীবন প্রদান করে। NACE ট্রিম উপলব্ধ।
পণ্য পরিসীমা
- ভালভের আকার: 2" ~ 24" (DN50-DN1500)
- চাপ: ANSI ক্লাস 125~150(PN10-PN16)
- তাপমাত্রা: 320°F থেকে 1000°F / -196ºC~ 540ºC
- বডি উপকরণ: কার্বন ইস্পাত, স্টেইনলেস স্টীল, খাদ ইস্পাত, ডুপ্লেক্স স্টীল
- ডিস্ক উপকরণ: কার্বন ইস্পাত, স্টেইনলেস স্টীল, খাদ ইস্পাত, ডুপ্লেক্স স্টীল, আল-ব্রোঞ্জ
- সিট: EPDM, NBR, VITON
- শেষ সংযোগ: ওয়েফার, লাগ, ডাবল ফ্ল্যাঞ্জ
প্রযুক্তিগত বৈশিষ্ট্য
- নকশা: API 609, BS 5155, EN593, DIN 3354
- মুখোমুখি: ASME B16.34
- শেষ ফ্ল্যাঞ্জ: ASME B16.5
- BW শেষ: ASME B16.25
- স্ক্রুযুক্ত শেষ: ASME B1.20.1
- পরীক্ষা: ASME B16.34, API 598, DIN 3230
- চিহ্ন: MSS SP25
- বিশেষ: NACE MR-01-75
নকশা বৈশিষ্ট্য
- ল্যাগ, ওয়েফার বা ফ্ল্যাঞ্জ শেষ
- এককেন্দ্রিক নকশা
- দ্বি-দিকনির্দেশক পরিষেবা
- শূন্য লিক
- কম টর্ক
- স্বয়ংক্রিয় পরিষ্কার
- ব্লোআউট-প্রুফ স্টেম
- ISO 5211 শীর্ষ ফ্ল্যাঞ্জ
- ঐচ্ছিক বর্ধিত স্টেম ডিজাইন
এই পণ্য সম্পর্কে আরও বিশদ জানতে চান
