বিস্তারিত তথ্য |
|||
| সংযোগ ফর্ম: | ঢালাই | ড্রাইভিং মোড: | বায়ুসংক্রান্ত |
|---|---|---|---|
| নামমাত্র চাপ: | ANSI ক্লাস 150-900 | চ্যানেল: | সরাসরি টাইপ মাধ্যমে |
| গঠন: | স্থির বল ভালভ | টাইপ: | স্থির বল ভালভ |
| ফাংশন: | ড্রেন | তাপমাত্রা: | উচ্চ তাপমাত্রা |
| স্ট্যান্ডার্ড: | ওয়ারেন্টিতে 12 মাস | প্রয়োগ: | শিল্প ব্যবহার |
| Hs কোড: | 84123900 | ||
| বিশেষভাবে তুলে ধরা: | ISO5211 স্ট্যান্ডার্ড বায়ুসংক্রান্ত বল ভালভ,সরাসরি মাউন্ট প্রোফাইল 3-ওয়ে বল ভালভ,উচ্চ তাপমাত্রা পিভিসি বল ভালভ |
||
পণ্যের বর্ণনা

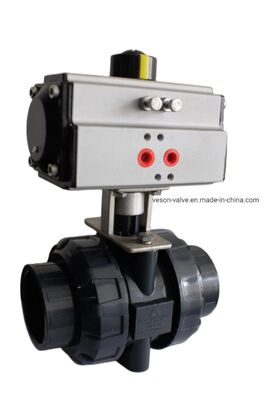

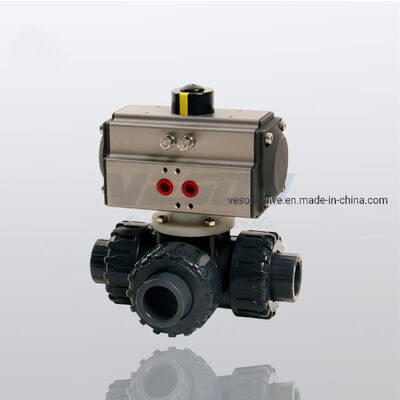

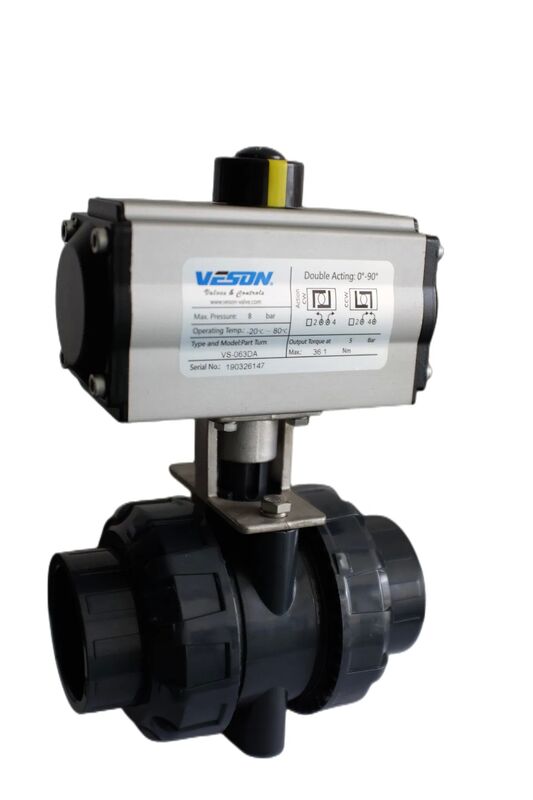

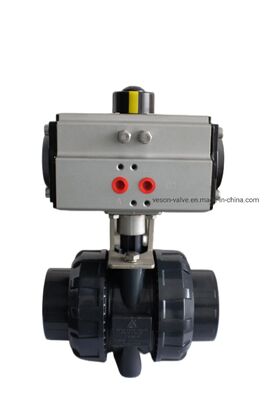

PVC বায়ুসংক্রান্ত 3 উপায় বল ভালভ বায়ুসংক্রান্ত PVC 3 উপায় বল ভালভ
বায়ুসংক্রান্ত অ্যাকচুয়েটর এর স্পেসিফিকেশন
1. অভিনয়ের ধরন: ডাবল
2. মাঝারি: পরিষ্কার, শুষ্ক এবং ক্ষয়কারী সংকুচিত বায়ু ছাড়া
3. বায়ু সরবরাহের চাপ: 0.25 -0.8 এমপিএ
4. কাজের তাপমাত্রা: স্ট্যান্ডার্ড টাইপ: -20°C~+80°C
নিম্ন-তাপমাত্রার ধরন: -40°C~+80°C
| বল ভালভ 3-পথ | ||||||
| বায়ুসংক্রান্ত অ্যাকুয়েটর নির্বাচন: শুধুমাত্র রেফারেন্সের জন্য ম্যাচিং সাইজ, ভালভ টর্ক প্লাস 25% নিরাপত্তা ফ্যাক্টর | ||||||
| আকার | ভালভ টর্ক in.lbs | ভালভ টর্ক*1.25 | ডাবল অ্যাক্টিং অ্যাকচুয়েটর | অ্যাকচুয়েটর টর্ক (in.lbs) 5বার | স্প্রিং রিটার্ন অ্যাকচুয়েটর | অ্যাকচুয়েটর টর্ক (in.lbs) 5bar FC |
| 1/2" | 79 | 98.75 | VS-052DA | 177 | VS-052SR10 | 70-104 |
| 3/4" | 85 | 106.25 | VS-052DA | 177 | VS-052SR10 | 70-104 |
| 1" | 110 | 137.5 | VS-052DA | 177 | VS-075SR10 | 190-318 |
| 1-1/2" | 290 | 362.5 | VS-075DA | 515 | VS-092SR10 | 407-574 |
| 2" | 680 | 850 | VS-092DA | 997 | VS-125SR10 | 1018-1497 |
| 2-1/2" | 1085 | 1356.3 | VS-105DA | 1441 | VS-140SR10 | 1538-2247 |
| 3" | 1597 | 1996.3 | VS-125DA | 2555 | VS-160SR10 | 2379-3388 |
| 4" | 1780 | 2225 | VS-125DA | 2555 | VS-160SR10 | 2379-3388 |
| বল ভালভ 2-পথ | ||||||
| আকার | ভালভ টর্ক*1.25 | ভালভ শীর্ষ সংযোগ (মিমি) | ডাবল অ্যাক্টিং অ্যাকচুয়েটর | অ্যাকচুয়েটর টর্ক (in.lbs) 5বার | স্প্রিং রিটার্ন অ্যাকচুয়েটর | অ্যাকচুয়েটর টর্ক (in.lbs) 5bar FC |
| 1/2" | 90 | 9 | VS-052DA | 177 | VS-052-SR10 | 70-104 |
| 3/4" | 100 | 9 | VS-052DA | 177 | VS-052-SR10 | 70-104 |
| 1" | 140 | 11 | VS-052DA | 177 | VS-063-SR10 | 190-318 |
| 1-1/2" | 240 | 14 | VS-063DA | 320 | VS-083-SR10 | 264-359 |
| 2" | 480 | 14 | VS-075DA | 515 | VS-105-SR10 | 562-857 |
| 2-1/2" | 650 | 17 | VS-083DA | 631 | VS-125-SR10 | 1018-1497 |
| 3" | 1150 | 17 | VS-105DA | 1441 | VS-140-SR10 | 1538-2247 |
| 4" | 1400 | 22 | VS-105DA | 1441 | VS-140-SR10 | 1538-2247 |
উচ্চ-তাপমাত্রার ধরন:-20°C~+180°C
5. ঘোরান কোণ: 90°± 5°
6. Solenoid ভালভ ভোল্টেজ: AC220V বা DC24V, অথবা গ্রাহকের অনুরোধ অনুযায়ী।
AT সিরিজের ডাবল অ্যাক্টিং নিউমেটিক অ্যাকচুয়েটরের ডিজাইন ও নির্মাণ
1. সর্বশেষ স্পেসিফিকেশনের সাথে সম্পূর্ণ সামঞ্জস্য: ISO5211DIN3337VD/VDE3845 এবং NAMUR।
2. এক্সট্রুডিং হাই-ইনটেনসিটি অ্যালুমিনিয়াম বডিতে একটি সজ্জিত অভ্যন্তরীণ পৃষ্ঠ রয়েছে যা দীর্ঘজীবনের জন্য হোন অ্যানোড অক্সিজেনেশন, কম ঘর্ষণ এবং দ্রুত কার্যকারিতা সহ প্রলিপ্ত।
3. বহু-নির্দিষ্টকরণের সাথে চমৎকার, কম্প্যাক্ট এবং আধুনিকীকৃত নির্মাণ নির্বাচনটিকে অর্থনৈতিক এবং উপকারী উভয়ই করে তোলে।
4. সমস্ত অভিনয় পৃষ্ঠ উচ্চ মানের বিয়ারিং গ্রহণ করে, যার ফলে কম ঘর্ষণ, উচ্চ চক্র জীবন এবং কোন শব্দ নেই। দুটি স্বাধীন বাহ্যিক ভ্রমণ স্টপ সামঞ্জস্য বোল্ট সহজেই এবং সুনির্দিষ্টভাবে ±5°কে খোলা এবং কাছাকাছি উভয় দিকেই সামঞ্জস্য করতে পারে।
5. একই আউটলাইন অ্যাকচুয়েটরে ডবল অ্যাক্টিং এবং স্প্রিং রিটার্নের কার্যকরী মোড রয়েছে এবং স্প্রিং রিটার্নে স্বাভাবিক-খোলা এবং স্বাভাবিক-বন্ধ শৈলী রয়েছে।
6. NUMER সহ মাল্টি-ফাংশন পজিশন ইন্ডিকেটর আনুষাঙ্গিক মাউন্ট করার জন্য সুবিধাজনক।
7. প্রাক-সংকুচিত লোড স্প্রিং নিরাপদ মাউন্ট এবং টিয়ারডাউন পদ্ধতির জন্য সুবিধাজনক।
8. ডাই-কাস্টিং অ্যালুমিনিয়াম পিস্টন এবং শেষ ক্যাপগুলি উচ্চ তীব্রতা এবং হালকা ওজনের।
9. উচ্চ এবং নিম্ন তাপমাত্রার জন্য বিভিন্ন ও-রিং উপকরণ পাওয়া যায়।
10. বিভিন্ন চাহিদা অনুযায়ী আমরা মাল্টি-ট্রাভেল রোটেশন (যেমন 120°135°180°) এবং তিনটি পজিশন অ্যাকুয়েটর দিতে পারি।
11. কোনো সংযোগকারী তক্তা ছাড়াই সোলেনয়েড ভালভ সহজেই মাউন্ট করা হয়।
