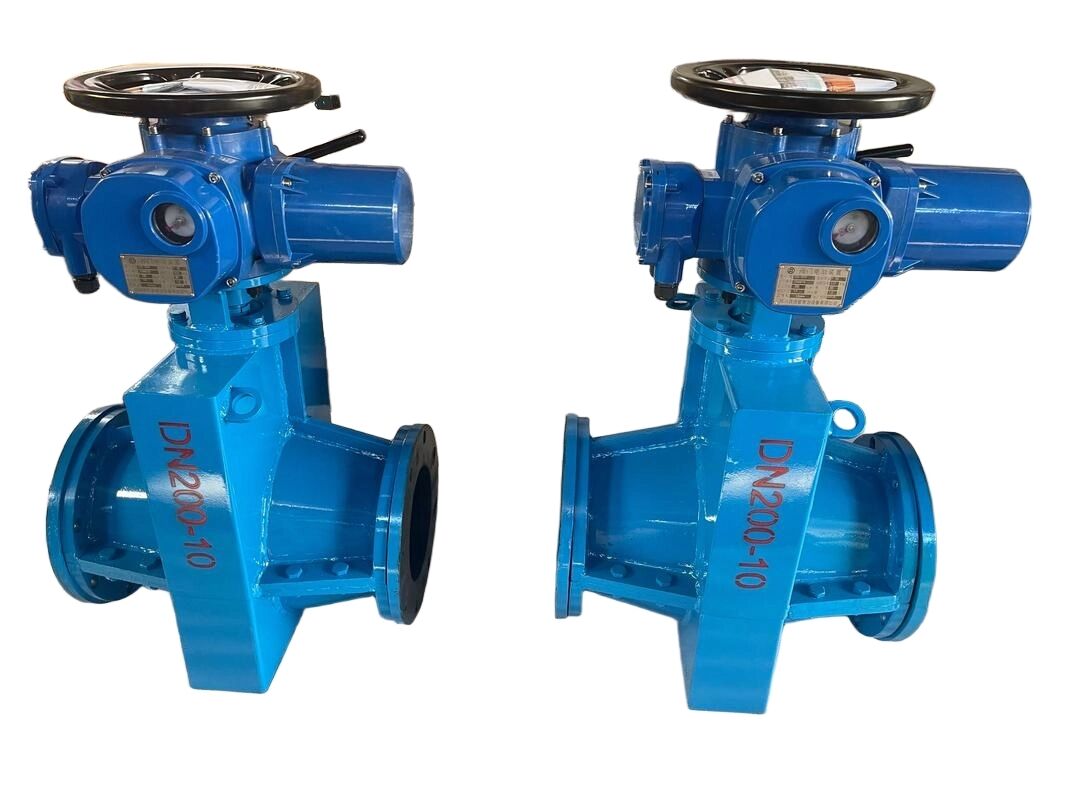

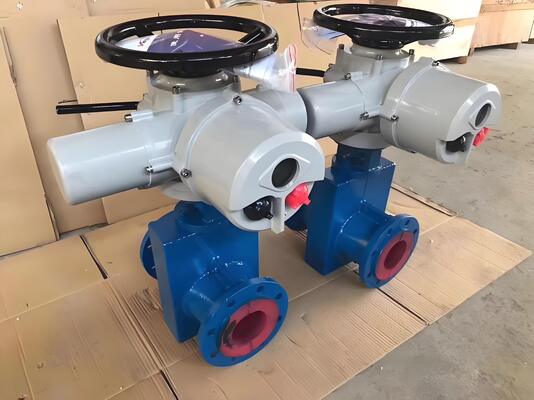

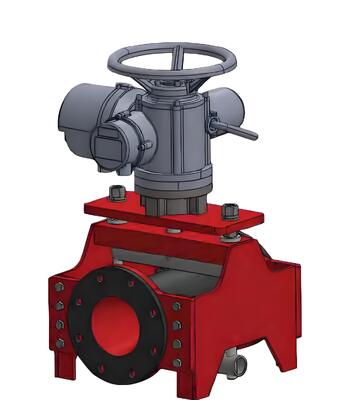

ইলেকট্রিক নিউম্যাটিক ডুয়াল-মোড পিনচ ভালভ সমাবেশ অ্যাব্রাসিভ মিডিয়া ট্রান্সপোর্ট পাইপলাইন সিস্টেমের জন্য নির্মিত
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | সাংহাই, চীন |
| পরিচিতিমুলক নাম: | VESON |
| সাক্ষ্যদান: | ISO 9001:2015 SGS |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 পিস |
|---|---|
| মূল্য: | USD 600-3500 / Piece |
| প্যাকেজিং বিবরণ: | শক-প্রুফ ফোম সন্নিবেশ, এক্সপোর্ট-গ্রেড প্যাকেজিং সহ VESON ব্র্যান্ডের প্লাইউড কেস |
| ডেলিভারি সময়: | স্টকের জন্য 7-10 কার্যদিবস, উত্পাদনের জন্য 25-35 দিন |
| পরিশোধের শর্ত: | টি/টি, এল/সি, পেপ্যাল, ওয়েস্টার্ন ইউনিয়ন |
| যোগানের ক্ষমতা: | প্রতি মাসে 1200 টুকরা |
|
বিস্তারিত তথ্য |
|||
| ভালভ প্রকার: | ডুয়াল-মোড পিঞ্চ ভালভ (বৈদ্যুতিক + বায়ুসংক্রান্ত) | আকার পরিসীমা: | DN50 থেকে DN400 (2" থেকে 16") |
|---|---|---|---|
| প্রেসার রেটিং: | PN10 / PN16 / ক্লাস 150 | শরীরের উপাদান: | নমনীয় আয়রন ইপোক্সি প্রলিপ্ত, SS316 |
| হাতা উপাদান: | প্রাকৃতিক রাবার, ইপিডিএম, এনবিআর, ভিটন | প্রাইমারি অ্যাকচুয়েটর: | বৈদ্যুতিক মাল্টি-টার্ন (4-20mA মডুলেটিং) |
| সেকেন্ডারি অ্যাকচুয়েটর: | বায়ুসংক্রান্ত স্প্রিং-রিটার্ন (ব্যর্থ-নিরাপদ) | এয়ার সাপ্লাই: | 4-8 বার (60-120 psi) |
| অপারেটিং তাপমাত্রা: | -40 ° C থেকে +120 ° C | সংযোগ শেষ করুন: | Flanged ANSI B16.5 / DIN PN16 |
| বিশেষভাবে তুলে ধরা: | পাইপলাইন সিস্টেম পিনচ ভালভ সমাবেশ,অ্যাব্রাসিভ মিডিয়া ট্রান্সপোর্ট পিনচ ভালভ সমাবেশ,বায়ুসংক্রান্ত ডুয়াল-মোড পিনচ ভালভ সমাবেশ |
||
পণ্যের বর্ণনা
অ্যাব্রেসিভ মিডিয়া ট্রান্সপোর্ট পাইপলাইনের জন্য ইলেকট্রিক নিউমেটিক ডুয়াল-মোড পিঞ্চ ভালভ অ্যাসেম্বলি
The VESON ডুয়াল-মোড পিঞ্চ ভালভ অ্যাসেম্বলিক্রিটিক্যাল অ্যাব্রেসিভ স্লারি ট্রান্সপোর্ট পাইপলাইনের জন্য চূড়ান্ত নির্ভরযোগ্যতা প্রদান করে, যেখানে একটি ইলেকট্রিক অ্যাকচুয়েটর সুনির্দিষ্ট মডুলেটিং কন্ট্রোলের জন্য এবং একটি নিউমেটিক স্প্রিং-রিটার্ন অ্যাকচুয়েটর ফেইল-সেফ জরুরি শাটডাউনের জন্য একত্রিত করা হয়েছে। এই রিডান্ডান্ট কন্ট্রোল আর্কিটেকচার সবচেয়ে চাহিদাপূর্ণ খনি এবং খনিজ প্রক্রিয়াকরণ অপারেশনে নিরবচ্ছিন্ন সুরক্ষা নিশ্চিত করে।
ডুয়াল-মোড রিডান্ডেন্সি
| মোড | অ্যাকচুয়েটর | ফাংশন |
| প্রাইমারি (স্বাভাবিক) | ইলেকট্রিক মাল্টি-টার্ন | 4-20mA DCS সিগন্যালের মাধ্যমে সুনির্দিষ্ট মডুলেটিং ফ্লো কন্ট্রোল |
| সেকেন্ডারি (জরুরি) | নিউমেটিক স্প্রিং-রিটার্ন | পাওয়ার লস বা ESD সিগন্যালে স্বয়ংক্রিয় ফেইল-ক্লোজ |
মূল বৈশিষ্ট্য
- রিডান্ডান্ট কন্ট্রোল: ডুয়াল অ্যাকচুয়েটর সিস্টেম SIL-রেটেড সেফটি লুপের জন্য স্বাধীন প্রাইমারি এবং জরুরি শাটডাউন ক্ষমতা প্রদান করে
- নির্বিঘ্ন সুইচিং: নিউমেটিক ফেইল-সেফ অ্যাকচুয়েটর পাওয়ার লস বা বাহ্যিক হস্তক্ষেপ ছাড়াই 1 সেকেন্ডের মধ্যে স্বয়ংক্রিয়ভাবে সক্রিয় হয়
- ফুল-বোর ফ্লো পাথ: কোনও অভ্যন্তরীণ বাধা বা ডেড জোন নেই, যা উচ্চ-সলিড স্লারি সার্ভিসে আটকে যাওয়া দূর করে
- ফিল্ড-রিপ্লেসেবল স্লিভ: কুইক-চেঞ্জ স্লিভ ডিজাইন বিশেষ সরঞ্জাম বা ভালভ অপসারণ ছাড়াই অন-সাইট প্রতিস্থাপনের অনুমতি দেয়
- ইন্টিগ্রেটেড লিমিট সুইচ: উভয় অ্যাকচুয়েটরেই ব্যাপক পজিশন ফিডব্যাকের জন্য মেকানিক্যাল এবং প্রক্সিমিটি লিমিট সুইচ অন্তর্ভুক্ত রয়েছে
- স্কিড-মাউন্টেড প্যাকেজ: সম্পূর্ণ প্রি-অ্যাসেম্বলড, প্রি-ওয়ায়ার্ড এবং ফ্যাক্টরি-টেস্টেড প্যাকেজ ফিল্ড ইনস্টলেশন সময় 60% কমিয়ে দেয়
প্রযুক্তিগত স্পেসিফিকেশন
| প্যারামিটার | স্পেসিফিকেশন |
| ভালভের ধরণ | ডুয়াল-মোড পিঞ্চ ভালভ (ইলেকট্রিক + নিউমেটিক) |
| আকারের পরিসীমা | DN50 থেকে DN400 (2" থেকে 16") |
| চাপ রেটিং | PN10 / PN16 / ক্লাস 150 |
| বডি ম্যাটেরিয়াল | ড্যাকটাইল আয়রন ইপোক্সি কোটেড, SS316 |
| স্লিভ ম্যাটেরিয়াল | ন্যাচারাল রাবার, EPDM, NBR, Viton |
| প্রাইমারি অ্যাকচুয়েটর | ইলেকট্রিক মাল্টি-টার্ন (4-20mA মডুলেটিং) |
| সেকেন্ডারি অ্যাকচুয়েটর | নিউমেটিক স্প্রিং-রিটার্ন (ফেইল-সেফ) |
| এয়ার সাপ্লাই | 4-8 বার (60-120 psi) |
| অপারেটিং তাপমাত্রা | -40°C থেকে +120°C |
| এন্ড কানেকশন | ফ্ল্যাঞ্জড (ANSI B16.5 / DIN PN16) |
| সেফটি ইন্টিগ্রিটি | SIL 2 ক্যাপেবল (IEC 61508) |
| সার্টিফিকেশন | ISO 9001:2015, SGS |
লক্ষ্য অ্যাপ্লিকেশন
- ESD প্রয়োজনীয়তা সহ ক্রিটিক্যাল স্লারি ট্রান্সপোর্ট পাইপলাইন
- খনি কনসেন্ট্রেট এবং টেইলিংস পাইপলাইন
- খনিজ প্রক্রিয়াকরণ থিকেনার আন্ডারফ্লো
- ড্রেজিং ডিসচার্জ পাইপলাইন
- পাওয়ার প্ল্যান্ট অ্যাশ হ্যান্ডলিং সিস্টেম
সম্পূর্ণ প্যাকেজে প্রি-ওয়ায়ার্ড জাংশন বক্স, ফ্যাক্টরি লুপ টেস্ট রিপোর্ট, SIL ডিক্লারেশন অফ কনফর্মিটি এবং সম্পূর্ণ ম্যাটেরিয়াল ট্রেসেবিলিটি অন্তর্ভুক্ত রয়েছে। কাস্টম কন্ট্রোল কনফিগারেশনের জন্য আমাদের অটোমেশন টিমের সাথে যোগাযোগ করুন।
