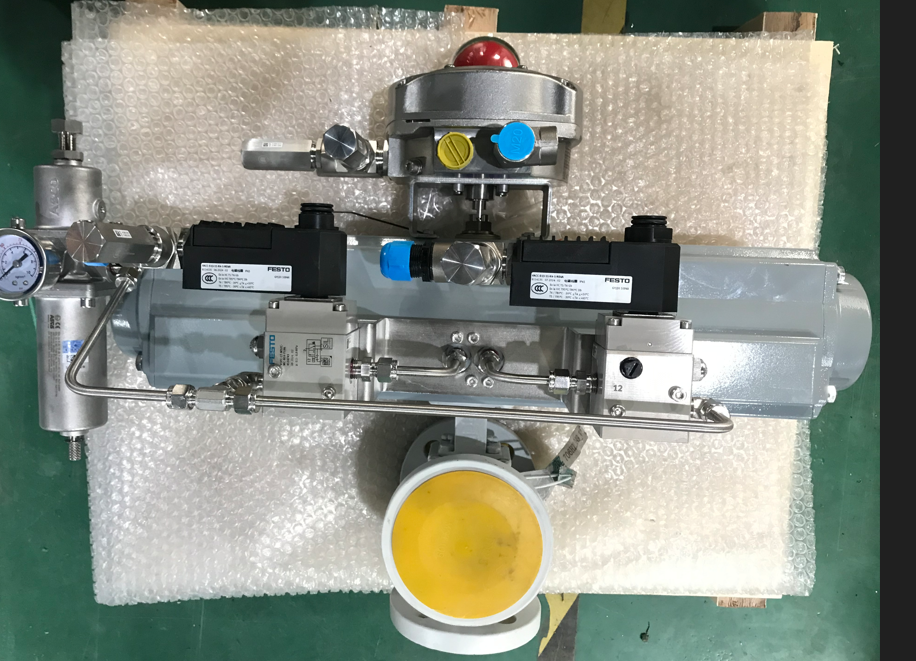

3-পজিশন নিউম্যাটিক শাটঅফ বল ভালভ অ্যাসেম্বলি অ্যান্টি-ওয়াটার হ্যামার স্টেজেড প্রোটেকশন সহ
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | সাংহাই, চীন |
| পরিচিতিমুলক নাম: | VESON |
| সাক্ষ্যদান: | ISO 9001:2015 SGS |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 পিস |
|---|---|
| মূল্য: | USD 180-1200 / Piece |
| প্যাকেজিং বিবরণ: | শক-প্রুফ ফোম সন্নিবেশ, এক্সপোর্ট-গ্রেড প্যাকেজিং সহ VESON ব্র্যান্ডের প্লাইউড কেস |
| ডেলিভারি সময়: | স্টকের জন্য 5-7 কার্যদিবস, উত্পাদনের জন্য 20-30 দিন |
| পরিশোধের শর্ত: | টি/টি, এল/সি, পেপ্যাল, ওয়েস্টার্ন ইউনিয়ন |
| যোগানের ক্ষমতা: | প্রতি মাসে 3000 পিস |
|
বিস্তারিত তথ্য |
|||
| ভালভ প্রকার: | 3-পজিশন 2-ওয়ে/3-ওয়ে বল ভালভ | অ্যাকচুয়েটর টাইপ: | 3-পজিশন নিউমেটিক অ্যাকচুয়েটর (স্প্রিং রিটার্ন) |
|---|---|---|---|
| আকার পরিসীমা: | DN15 থেকে DN150 (1/2" থেকে 6") | প্রেসার রেটিং: | PN16 / PN40 / ক্লাস 150 / ক্লাস 300 |
| শরীরের উপাদান: | SS304, SS316, WCB কার্বন ইস্পাত | আসন উপাদান: | PTFE, RTFE, PEEK |
| এয়ার সাপ্লাই: | 4-8 বার (60-120 psi) | অপারেটিং তাপমাত্রা: | -20 ° C থেকে +180 ° C |
| কন্ট্রোল সিকোয়েন্স: | খোলা (100%) - মিড-স্ট্রোক (30-50%) - বন্ধ (0%) | সংযোগ শেষ করুন: | Flanged ANSI B16.5, থ্রেডেড NPT/BSP |
| বিশেষভাবে তুলে ধরা: | নিউম্যাটিক শাটঅফ বল ভালভ অ্যাসেম্বলি,3-পজিশন শাটঅফ বল ভালভ অ্যাসেম্বলি |
||
পণ্যের বর্ণনা
স্টেজযুক্ত অ্যান্টি-ওয়াটার হ্যামার সুরক্ষা সহ 3-পজিশন নিউম্যাটিক শাট অফ বল ভালভ সমাবেশ
দ্যVESON VSO-3P-WH 3-পজিশন বায়ুসংক্রান্ত শাট অফ বল ভালভ সমাবেশএটি বিশেষভাবে ব্যাচ লোডিং টার্মিনালগুলির জন্য ডিজাইন করা হয়েছে যেখানে হঠাৎ ভালভ বন্ধ হওয়ার ফলে ধ্বংসাত্মক জল হ্যামার এবং পাইপিং কম্পন হয়। 3-পজিশন পর্যায়ক্রমিক নিয়ন্ত্রণ একটি মসৃণদ্রুত পূরণ → ধীর ড্রিবলিং → সম্পূর্ণ স্টপসঠিক ডোজিং নির্ভুলতা বজায় রেখে আপনার পাইপিং সিস্টেম রক্ষা করে।
কিভাবে তিন ধাপের নিয়ন্ত্রণ আপনার সিস্টেমকে রক্ষা করে
| স্টেজ | ভালভের অবস্থান | কার্যকলাপ |
| প্রথম ধাপ | ১০০% খোলা | পূর্ণ প্রবাহের হারে দ্রুত বাল্ক ভরাট |
| স্টেজ ২ | ৩০-৫০% মাঝারি স্ট্রোক | সুনির্দিষ্ট টপ-অফের জন্য ধীর ড্রিবল ফিড |
| তৃতীয় ধাপ | ০% বন্ধ | বুদবুদ-নিরাপদ শাট অফ (ক্লাস VI) - জিরো ওয়াটার হ্যামার |
মূল বৈশিষ্ট্য
- ৩ পজিশনের নিউম্যাটিক অ্যাকচুয়েটর:ধাপে ধাপে প্রবাহ নিয়ন্ত্রণের জন্য মাঝারি স্ট্রোক অবস্থানের ক্ষমতা সহ স্প্রিং-রিটার্ন ডিজাইন
- অ্যান্টি-ওয়াটার হ্যামার সিকোয়েন্সঃভালভ বন্ধ করার সময় চাপের উত্থান দূর করে, পাইপ স্ট্রেস হ্রাস করে এবং সিস্টেমের জীবন দীর্ঘায়িত করে
- কনফিগারযোগ্য মিড-স্ট্রোকঃপ্রক্রিয়া-নির্দিষ্ট প্রবাহের হারের জন্য নিয়মিত 30-50% মধ্যবর্তী অবস্থান
- বুদবুদ-টাইট শট-অফঃশূন্য পণ্য ক্ষতির জন্য চূড়ান্ত বন্ধ অবস্থানে ক্লাস VI ফুটো
- ম্যানিফোল্ড রিডাকশন:মাল্টি-ভালভ ম্যানিফোল্ড সেটআপ প্রতিস্থাপন করে, স্কিড ফুটপ্রিন্ট এবং ফুটো পথ হ্রাস করে
- প্রি-ওয়্যারড সোলিনয়েড ব্যাংক:টার্মিনাল স্ট্রিপ সহ সকল ৩ পজিশনের জন্য কারখানার কনফিগার করা সোলিনয়েড ভালভ
টেকনিক্যাল স্পেসিফিকেশন
| প্যারামিটার | স্পেসিফিকেশন |
| ভ্যালভের ধরন | 3-পজিশন 2-ওয়ে / 3-ওয়ে বল ভালভ |
| অ্যাকচুয়েটরের ধরন | ৩-পজিশন নিউম্যাটিক অ্যাকচুয়েটর (স্প্রিং রিটার্ন) |
| আকারের পরিসীমা | DN15 থেকে DN150 (1/2 "থেকে 6") |
| চাপের রেটিং | PN16 / PN40 / ক্লাস 150 / ক্লাস 300 |
| শরীরের উপাদান | এসএস৩০৪, এসএস৩১৬, ডব্লিউসিবি কার্বন স্টিল |
| আসনের উপাদান | PTFE, RTFE, PEEK |
| বায়ু সরবরাহ | ৪-৮ বার (৬০-১২০ পিএসআই) |
| অপারেটিং তাপমাত্রা | -20°C থেকে +180°C |
| নিয়ন্ত্রণ ক্রম | উন্মুক্ত (100%) → মাঝারি স্ট্রোক (30-50%) → বন্ধ (0%) |
| সংযোগ শেষ করুন | ফ্ল্যাঞ্জযুক্ত (এএনএসআই বি১৬.৫), গহ্বরযুক্ত (এনপিটি/বিএসপি) |
| শাট-অফ ক্লাস | ক্লাস VI (বুল-টাইট) |
| সার্টিফিকেশন | আইএসও ৯০০১ঃ2015সিই, এসজিএস |
লক্ষ্য শিল্প
- তেল ও গ্যাস টার্মিনাল লোডিং (ট্রাক, রেলগাড়ি, ড্রাম ফিলিং)
- সূক্ষ্ম রাসায়নিক ব্যাচের ডোজিং সিস্টেম
- তরল খাদ্য ও পানীয়ের ব্যাচিং
- ট্যাঙ্ক ফার্মের পণ্য স্থানান্তর স্টেশন
- এলপিজি এবং ক্রায়োজেনিক লোডিং স্কিড

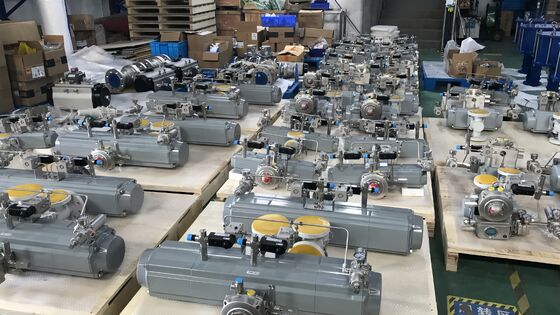

প্রতিটি সমাবেশ শিপিংয়ের আগে SS316 হার্ড টিউবিংয়ের সাথে সম্পূর্ণ কারখানার লুপ পরীক্ষার মধ্য দিয়ে যায়। FAT ডকুমেন্টেশন অন্তর্ভুক্ত। আপনার নির্দিষ্ট ব্যাচ লোডিং প্রয়োজনীয়তা নিয়ে আলোচনা করতে আমাদের সাথে যোগাযোগ করুন।
