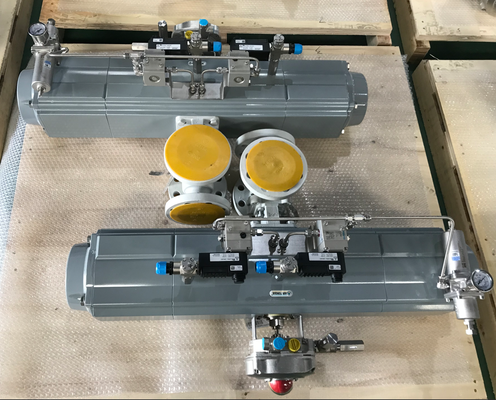

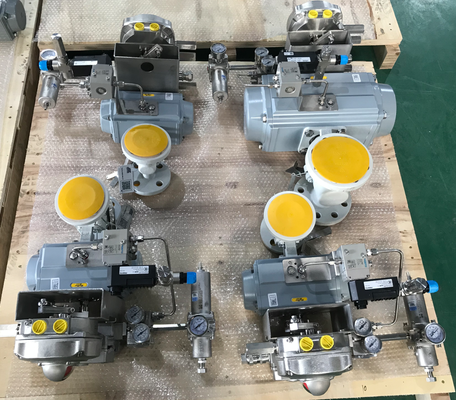

মাল্টি-পোর্ট নিউম্যাটিক বল ভালভ প্যাকেজ সলিউশন কেমিক্যাল রিঅ্যাক্টর ফিড সুইচিং ট্যাঙ্ক ফার্মের জন্য ডিজাইন করা হয়েছে
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | সাংহাই, চীন |
| পরিচিতিমুলক নাম: | VESON |
| সাক্ষ্যদান: | ISO 9001:2015 SGS |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 পিস |
|---|---|
| মূল্য: | USD 200-1500 / Piece |
| প্যাকেজিং বিবরণ: | শক-প্রুফ ফোম সন্নিবেশ, এক্সপোর্ট-গ্রেড প্যাকেজিং সহ VESON ব্র্যান্ড বা গ্রাহক ব্র্যান্ডের প্লাইউড কে |
| ডেলিভারি সময়: | স্টকের জন্য 5-7 কার্যদিবস, উত্পাদনের জন্য 20-30 দিন |
| পরিশোধের শর্ত: | টি/টি, এল/সি, পেপ্যাল, ওয়েস্টার্ন ইউনিয়ন |
| যোগানের ক্ষমতা: | প্রতি মাসে 2000 টুকরা |
|
বিস্তারিত তথ্য |
|||
| ভালভ প্রকার: | 3-ওয়ে মাল্টি-পোর্ট বল ভালভ (এল-পোর্ট / টি-পোর্ট) | অ্যাকচুয়েটর টাইপ: | ডাবল-অ্যাক্টিং বায়ুসংক্রান্ত রাক এবং পিনিয়ন |
|---|---|---|---|
| আকার পরিসীমা: | DN15 থেকে DN150 (1/2" থেকে 6") | প্রেসার রেটিং: | PN16 / PN40 / ক্লাস 150 / ক্লাস 300 |
| শরীরের উপাদান: | SS304, SS316, WCB কার্বন ইস্পাত | বল কনফিগারেশন: | এল-পোর্ট (90° সুইচিং) বা টি-পোর্ট (180° মিক্সিং/ডাইভার্টিং) |
| আসন উপাদান: | PTFE, RTFE, PEEK | এয়ার সাপ্লাই: | 4-8 বার (60-120 psi) |
| অপারেটিং তাপমাত্রা: | -20 ° C থেকে +180 ° C | সংযোগ শেষ করুন: | Flanged ANSI B16.5, থ্রেডেড NPT/BSP |
| বিশেষভাবে তুলে ধরা: | মাল্টি-পোর্ট নিউম্যাটিক বল ভালভ,ডাবল-অ্যাক্টিং নিউম্যাটিক বল ভালভ |
||
পণ্যের বর্ণনা
রিঅ্যাক্টর ফিড সুইচিং এবং ট্যাঙ্ক ফার্ম ম্যানিফোল্ডের জন্য মাল্টি-পোর্ট নিউম্যাটিক শাট অফ বল ভালভ প্যাকেজ
দ্যVESON মাল্টি-পোর্ট নিউম্যাটিক শট অফ বল ভালভ প্যাকেজএটি একটি একক ইন্টিগ্রেটেড ইউনিট দিয়ে জটিল মাল্টি-ভালভ ম্যানিফোল্ড প্রতিস্থাপন করার জন্য ডিজাইন করা হয়েছে। L-Port (90° সুইচিং) এবং T-Port (180° মিশ্রণ/ডিভার্টিং) কনফিগারেশনে পাওয়া যায়,এই প্যাকেজ উল্লেখযোগ্যভাবে স্কিড পদচিহ্ন হ্রাস করে, পাইপিং জটিলতা, এবং রাসায়নিক চুল্লি ফিড সিস্টেম এবং ট্যাংক ফার্ম manifolds সম্ভাব্য ফুটো পথ।
বিভিন্ন হ্রাস উপকারিতা
| ঐতিহ্যবাহী সেটআপ | VESON মাল্টি-পোর্ট সলিউশন |
| 3 x 2-ওয়ে ভালভ + টিস + পাইপিং | 1 x 3-ওয়ে এল-পোর্ট ভালভ প্যাকেজ |
| 4 x 2-ওয়ে ভালভ + ক্রস + পাইপিং | 1 x 3-ওয়ে টি-পোর্ট ভালভ প্যাকেজ |
| মাল্টিপল অ্যাকচুয়েটর, সোলিনয়েড ভালভ, লিমিট সুইচ | একক actuator, solenoid, সীমা সুইচ সেট |
মূল বৈশিষ্ট্য
- এল-পোর্ট কনফিগারেশনঃদুইটি স্বাধীন সার্কিটের মধ্যে 90° ঘূর্ণন স্যুইচ প্রবাহ (পোর্ট A ¢ B বা পোর্ট A ¢ C)
- টি-পোর্ট কনফিগারেশনঃপ্রবাহ মিশ্রণের জন্য 180° ঘূর্ণন (তিনটি পোর্ট সংযুক্ত) বা ডাইভার্টিং (কোনও দুটি পোর্ট সংমিশ্রণ)
- একক অ্যাকচুয়েটর অপারেশনঃএকটি ডাবল-অ্যাক্টিং বায়ুসংক্রান্ত actuator সমস্ত পোর্ট স্যুইচিং নিয়ন্ত্রণ করে, অটোমেশন হার্ডওয়্যার 60% পর্যন্ত হ্রাস করে
- হ্রাস পেয়েছে ফুটোর পথঃএকাধিক ফ্ল্যাঞ্জ সংযোগ এবং ওয়েল্ড জয়েন্টগুলি বাদ দেয়, পালিয়ে যাওয়া নির্গমনের ঝুঁকি হ্রাস করে
- কমপ্যাক্ট ফুটপ্রিন্ট:মাল্টি-ভালভেল মনিফোল্ড ব্যবস্থাগুলির তুলনায় 40-50% এর সাধারণ স্কিড স্পেস সঞ্চয়
- কারখানার প্রাক-সম্মিলিতঃসম্পূর্ণ প্যাকেজ প্রাক পরীক্ষিত এবং ইনস্টলেশনের জন্য প্রস্তুত, ক্ষেত্র কমিশনিং সময় কমাতে
টেকনিক্যাল স্পেসিফিকেশন
| প্যারামিটার | স্পেসিফিকেশন |
| ভ্যালভের ধরন | ৩-ওয়ে মাল্টি-পোর্ট বল ভালভ |
| বল কনফিগারেশন | এল-পোর্ট (৯০° দ্বি-মুখী সুইচিং) /টি-পোর্ট (১৮০° তিনমুখী) |
| অ্যাকচুয়েটরের ধরন | ডাবল-অ্যাক্টিং বা স্প্রিং-রিটার্ন নিউম্যাটিক র্যাক ও পিনিয়ন |
| আকারের পরিসীমা | DN15 থেকে DN150 (1/2 "থেকে 6") |
| চাপের রেটিং | PN16 / PN40 / ক্লাস 150 / ক্লাস 300 |
| শরীরের উপাদান | এসএস৩০৪, এসএস৩১৬, ডব্লিউসিবি কার্বন স্টিল |
| আসনের উপাদান | PTFE, RTFE, PEEK |
| বায়ু সরবরাহ | ৪-৮ বার (৬০-১২০ পিএসআই) |
| অপারেটিং তাপমাত্রা | -20°C থেকে +180°C |
| সংযোগ শেষ করুন | ফ্ল্যাঞ্জযুক্ত (এএনএসআই বি১৬.৫), গহ্বরযুক্ত (এনপিটি/বিএসপি) |
| শাট-অফ ক্লাস | ক্লাস VI (বুল-টাইট) |
| সার্টিফিকেশন | আইএসও ৯০০১ঃ2015,, এস জি এস |
লক্ষ্য অ্যাপ্লিকেশন
- রাসায়নিক চুল্লিতে ফিড পরিবর্তন করা (অরিজিনাল এ বনাম বি বনাম সি)
- ডুপ্লেক্স ফিল্টার ব্যাকওয়াশিং স্কিড (ডিউটি/স্ট্যান্ডবাই স্যুইচিং)
- ট্যাঙ্ক ফার্মের পণ্য স্থানান্তর সংগ্রাহক
- সঞ্চয় স্থানান্তর মিটারিং স্কিড
- তাপ এক্সচেঞ্জার বাইপাস এবং ডাইভারশন সিস্টেম
কারখানার প্রাক-সমন্বিত SS316 হার্ড টিউবিং, সম্পূর্ণ লুপ-পরীক্ষিত, এবং সম্পূর্ণ উপাদান শংসাপত্র এবং FAT নথিপত্র সঙ্গে বিতরণ।এল-পোর্ট বনাম টি-পোর্ট নির্বাচন নির্দেশিকা জন্য আমাদের প্রকৌশল দলের সাথে যোগাযোগ করুন.
